열 - 전기 분리 레드 2020 SMD LED 사양
| 제품 이름 | 열 - 전기 분리 레드 2020 SMD LED |
| 부품 번호 | GD - 2020R620-1CC-S1D0P |
| 칩 브랜드 | 중국 사난 40mil 칩 |
| 입력 |
700ma의 2.0-2.6VDC, 최대 1000mA |
| 빛나는 강도 | 700ma에서 100-120lm |
| 조명 효율 | 80-100 lm/w |
| 파장/색상 |
붉은 색 우세 파장 : 620-630nm 피크 파장 : 630-635nm |
| 힘 | 3 와트 |
| 패키지 자료 |
ALN Ceramic 2020 SMD PKG 3 개 패드, 2 패드가 아닌 3 개의 패드 열 - 전기 분리 |
| 조명 각도 |
120도 플랫 실리콘 PKG |
| 브랜드 및 제조업체 | gmleds, gmkj |
| 보증 | 4 년 |
| OEM 서비스 |
1. SKD 부품 사용 가능; 2. 필요한 크기의 맞춤형 LED 배열은 여기에서 괜찮습니다. |

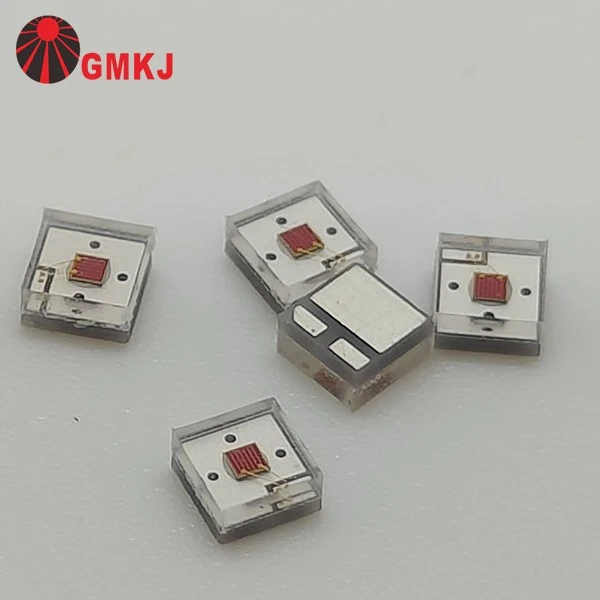

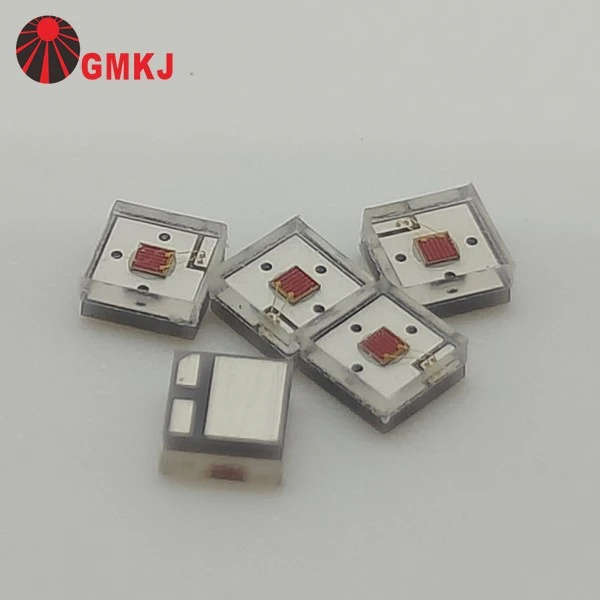

열 - 전기 분리 레드 2020 SMD LED그림
알루미늄 LED PCBA는 GMKJ (PCB 드로잉 및 고객이 제공 한 BOM)에 의해 조립되었습니다.
열 - 전기 분리 레드 2020 SMD LED 차원
열 - 전기 분리 레드 2020 SMD LED전기 사양
|
매개 변수 |
상징 |
정황 |
최소 |
avg. |
맥스 |
단위 |
|
전방 전압 |
VF |
IF=700 ma |
2.20 |
-- |
2.60 |
V |
|
빛나는 플럭스 |
Φv |
IF=700 ma |
100 |
-- |
120 |
LM |
|
지배적 인 파장 |
λd |
IF=700 ma |
620 |
-- |
630 |
nm |
|
역류 |
IR |
VR=5V |
−− |
−− |
10 |
μ A |
|
보기 각도 |
2Θ1/2 |
IF=700 ma |
−− |
120 |
−− |
DEG |
|
보드에 열 저항 접합 |
RΘJ-B |
IF=700 ma |
-- |
2 |
-- |
학위 /w |
열 - 전기 분리 LED 패키지의 Advtange는 무엇입니까?
열 - 전기 분리 LED 패키지 대 일반 패키지의 장점
더 나은 열 소산
열 경로 (열) 및 전기 경로 (전류)가 분리됩니다.
열은 전기 패드의 간섭없이 칩에서 PCB/MCPCB로 직접 흐릅니다.
결과:접합 온도가 낮기, 신뢰도가 높고 수명이 길다.
더 높은 전력 처리
열이보다 효율적으로 관리되기 때문에 LED는 안전하게 실행할 수 있습니다.더 높은 전류 및 더 높은 전력 밀도.
일반 패키지는 종종 열 전도가 열악하여 드라이브 전류를 제한합니다.
전기 분리 / 안전성 향상
열 패드와 전극 사이의 짧은 - 회로의 위험이 없습니다.
높은 - 전압 또는 특수 애플리케이션 (예 : UV, 원예, 자동차)에 대해 더 안전합니다.
단순화 된 PCB 설계
일반 패키지에서 큰 열 패드는 종종 어느 쪽에도 묶여 있습니다.양극또는음극PCB 레이아웃이 특정 규칙을 준수하도록 강요합니다.
열 - 전기 분리를 사용하면 디자이너는 방열판 패드에 의해 제약을받지 않고 전기 패드를 자유롭게 노선 할 수 있습니다.
결과:보다 유연한 배열 및 모듈 설계.
더 높은 시스템 효율성
더 낮은 열 저항 → 열로 에너지 낭비가 적습니다.
시간이 지남에 따라 안정적인 광학 출력 (가벼운 붕괴).
✅ 요컨대 :
A 열 - 전기 분리 LED 패키지제공더 나은 열 소산, 안전한 전기 분리, 더 높은 신뢰성 및 더 유연한 PCB 설계일반 패키지에 비해.
|
열 - 전기 분리 LED에는 3 개의 패드가 있습니다. 양극, 음극 및 열 소산 패드 열 소산 패드는 양극 및 캐소드 전기 패드로부터 분리된다. |
2 개의 패드 만있는 일반 LED : 양극 용 패드와 다른 패드 |
 |
 |
열 - 전기 분리 레드 2020 SMD LED 응용 프로그램
열 - 전기 분리 레드 2020 SMD LED 응용 프로그램
그만큼2020 패키지(2.0mm × 2.0mm)는 작은 크기와 높은 밝기가 중요한 곳에서 널리 사용되는 전력 LED 중간 - 전력이 널리 사용됩니다.
디스플레이 및 표시등
소비자 전자 장치 (TV, 라우터, 가전 제품)의 상태 표시기.
산업 장비의 신호 표시등.
자동차 조명
대시 보드 표시기, 스위치, 기호 조명.
차량 내부의 악센트 및 주변 조명.
의료 및 계측
의료 장비의 표시등.
적색 방출이 필요한 광학 센서 (예 : 포토 다이오드 페어링).
소비자 제품
장난감, 웨어러블, 소형 적색 광원이 필요한 작은 가제트.
농업 / 원예 (보충)
빨간색 (esp . 620 - 660 nm)을 사용할 수 있습니다식물 성장 조명파란색 LED와 함께 보통 - 전원 패키지가 선호됩니다.
