세라믹 PKG 녹색 3W 4W 5W 2020 SMD LED 칩 사양

제품 이름	세라믹 PKG 녹색 3W 4W 5W 2020 SMD LED 칩
부품 번호	GD - 2020G525-1CC-S1C8PM
칩 브랜드	중국 사난 38mil 칩
라벨에 제조업체 브랜드	GMKJ LED Guangmai Technology Co., Ltd에서 제조
입력	700ma의 2.6-3.2VDC, 최대 1000mA
빛나는 강도	700ma에서 240-260 LM
조명 효율	130-150 lm/w
파장/색상	녹색 우세 파장 : 525-535nm
힘	일반 제품의 경우 3-4 와트; 우리는 5 와트로 사용자 정의하고 Max 1500MA를 만들 수 있습니다.
패키지 자료	ALN Ceramic 2020 SMD PKG 3 개 패드, 2 패드가 아닌 3 개의 패드 열 - 전기 분리
조명 각도	120도 플랫 실리콘 PKG
가격	가격은 GMKJ에 문의하십시오
최소 주문 수량	주식 가용성에 따라 다릅니다. 주식을 배송 할 준비가된다면 샘플 테스트 목적이있는 100 개 PC조차도 여기에서 허용됩니다. 재고가 없으면 1 개의 풀 롤 PKG에 3000 개 이상의 PC를 사용하여 최소 주문 수량이 필요합니다.
보증	4 년
OEM 서비스	1. SKD 부품 사용 가능; 2. 필요한 크기의 맞춤형 LED 배열은 여기에서 괜찮습니다.

GMKJ 2020 SMD LED 풀 시리즈그림


2020 녹색 또는 파란색 SMD LED 다이오드	2020 Amber Color 또는 Red Color SMD LED 다이오드	2020 White Color SMD LED 다이오드

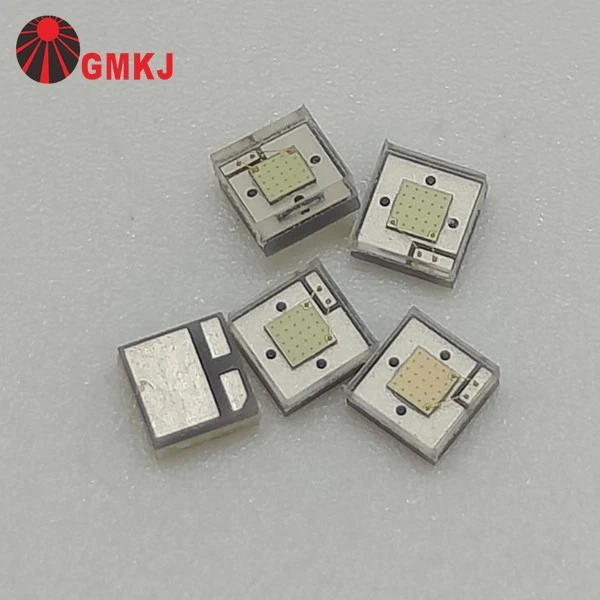

2020 green blue smd led

green color leds lighting on

알루미늄 LED PCBA는 GMKJ (PCB 드로잉 및 고객이 제공 한 BOM)에 의해 조립되었습니다.

12-24vdc uv led module 5

IR floodlight 730nm led board-7

세라믹 PKG 그린 3W 4W 5W 2020 SMD LED 칩 치수

2020 green color smd led pkg dimensions

세라믹 PKG 녹색 3W 4W 5W 2020 SMD LED 칩전기 사양

매개 변수	상징	정황	최소	avg.	맥스	단위
전방 전압	V_F	I_F=700 ma	2.80	--	3.20	V
보드에 열 저항 접합	RΘ_J-B	I_F=700 ma	--	2	--	학위 /w
빛나는 플럭스	Φv	I_F=700 ma	240	--	260	LM
지배적 인 파장	λd	I_F=700 ma	525	--	535	nm
역류	I_R	V_R=5V	−−	−−	10	μ A
보기 각도	2Θ_1/2	I_F=700 ma	−−	120	−−	DEG

GMKJ LED가 제공하는 지식 영역

사용2020 SMD LED (작은 패키지)대신3535 SMD LED (더 큰 패키지)이러한 기술적이고 실제적인 이유로 인해 특정 특별 응용 프로그램에서 의미가 있습니다.

🔹 1. 광학 설계 및 빔 제어

더 작은 LED 패키지 (2020) 허용더 단단한 간격 및 높은 포장 밀도PCB에서.

이것은 생성됩니다더 부드러운 빛 믹싱(눈에 보이는 핫스팟 없음) - 특히 백라이트, 디스플레이, 간판 또는 작은 조명 가이드에서 특히 중요합니다.

3535의 경우 방출 면적이 더 크기 때문에비 - 균일 한 조명소형 광학 시스템에서.

🔹 2. 크기 및 공간 제약 조건

소형 장치 (웨어러블, 의료 기기, 미세 - 피치 LED 디스플레이)에서 공간은 매우 제한적입니다.

2020 LED가 맞습니다소형 디자인여기서 3535 패키지는 단순히 사용할 수 없습니다.

film photography light led boards

위의 그림은 2020 년 SMD LED 응용 프로그램입니다.

전력이 높은 작은 크기가 필요합니다. 따라서 2020 SMD LED는 3535 SMD LED에 비해 더 나은 것이 좋습니다.

🔹 3. 열 및 전력 분배

3535 LED는 일반적으로 칩 당 더 높은 전력으로 작동합니다 → 점당 더 많은 열이 더 많습니다.

단위당 더 낮은 전력 인 2020 LED는 많은 사람들이 사용될 때 열을 더 고르게 확산시킵니다.

이것은 어디에서 응용 프로그램에 더 좋습니다열 관리는 중요합니다그리고 무거운 방열판은 불가능합니다.

🔹 4. 전기 특성

2020 LED는 일반적으로 가지고 있습니다전방 전류 등급이 낮습니다정확한 제어 기능을 갖춘 큰 배열로 구동 될 수 있습니다.

디스플레이 또는 원예 라이트 패널의 경우 많은 작은 LED를 사용하여 달성하는 데 도움이됩니다.미세 전류 분포그리고조정 가능한 스펙트럼 제어.

🔹 5. 비용 및 유연성

때로는 여러 2020 LED가 3535 LED가 적은 것보다 더 저렴하고 유연 할 수 있습니다.

디자이너는 결합 할 수 있습니다근접한 다른 색상/스펙트럼(예 : RGB 또는 Full Spectrum) 작은 패키지 사용.

✅ 요컨대 :
사용2020 SMD LED필요할 때소형 크기, 미세 광학 제어, 더 나은 균일 성 또는 멀티 - 색상 믹싱.
사용3535 SMD LED필요할 때LED 당 더 높은 전력, 더 강한 복사 플럭스 또는 더 적은 구성 요소로 더 쉬운 열 처리.
