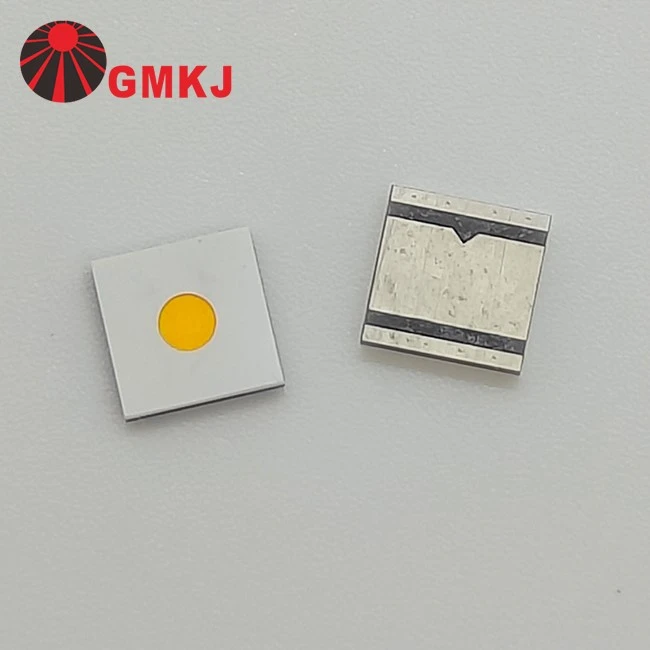

고-강도 스포트라이트 및 장거리{3}}투사 조명을 위한 3535 세라믹 10W 원형 백색 LED
| 매개변수 | 사양 |
| 부품 번호 | GDY-3535WXXX-1CC-S1E5YBP-R70 |
| LED 전원 | 10W |
| LED 유형 | 원형 고출력 LED |
| CCT(k) | 3000k/4000k/5000k/6000k/7000k |
| CRI | 70/80/90 |
| 순방향 전압 | 3.2-3.8V |
| 구동전류(mA) | 최대 3000mA |
| 광속(lm) | 3000mA에서 1000-1200lm |
| 방출 면적(mm) | 1.3mm |
| 패키지 재질 | 세라믹 기판 |
| 순방향 전압(Vf) | 3V |
| 애플리케이션 | 전문 스포트라이트 및 탐조등/경기장 및 높은-베이 조명 |
원형 LED와 표준 3535 LED 비교
| 특징 | 표준 3535 LED 10W | GMKJ 3535 원형 LED 10W |
| 부품 번호 | GDY-3535W600-1CD0-J2G7DM-R70 | GDY-5050W600-1CC-S1E5YBP-R70 |
| 영상 |
|
|
| 이미터 모양 | 기존 직사각형/정사각형 방출 영역 | 콤팩트한 원형 방출 표면 |
| 광커플링 | 범용-광학 설계; 그 자리를 둥글게 하기 위한 추가적인 노력 | 보조 광학 장치와 완벽하게 일치하며 깨끗한 원형 빔 스폿을 제공합니다. |
| 장거리-투사 조명 | 성능은 외부 렌즈 설계에 크게 좌우됩니다. | 방향성 및 장거리 조명에{0}}최적화되어 있으며{1}}미광이 적습니다. |
| 빔 각도 | 돔이 있는 120 | 플랫 120 |
| 광학계 | 기존 표준 고정 장치에 적합 | 소형 광학 어셈블리에 최적화됨 |
| 최고의 사용 사례 | 일반조명, 패널조명, 선형기구 | 스포트라이트, 탐조등, 지향성 장거리-조명 |
컴팩트한 3535 원형 이미터 디자인
15W 9V 3535 세라믹 SMD 고성능 백색 LED 전기 매개변수
|
매개변수 |
상징 |
정황 |
최소 |
평균 |
맥스 |
단위 |
| 순방향 전압(Vf) |
VF |
IF=3000mA |
3.20 |
-- |
3.80 |
V |
|
보드에 대한 열 저항 접합 (热阻) |
RΘJ-B |
IF=3000mA |
-- |
2 |
-- |
정도/W |
|
광속 (流明) |
Φe |
IF=3-00mA |
1000 |
-- |
1200 |
LM |
|
GDY-3535W300-1CC0-SA55YBP-R70
|
λp |
IF=3000mA |
2800 |
-- |
3200 |
K |
|
GDY-3535W400-1CC0-SA55YBP-R70
|
λp |
IF=3000mA |
3700 |
-- |
4300 |
K |
|
GDY-3535W500-1CC0-SA55YBP-R70
|
λp |
IF=3000mA |
4700 |
-- |
5300 |
K |
|
GDY-3535W650-1CC0-SA55YBP-R70
|
λp |
IF=3000mA |
6200 |
-- |
6800 |
K |
|
CRI
(显色指数)
|
라
|
IF=3000mA | -- | 70 | -- | |
|
역전류 (反向漏电流) |
IR |
VR=5V |
−− |
−− |
10 |
μ A |
|
시야각 [1] (发光角度) |
2Θ1/2 |
IF=3000mA |
−− |
120 |
−− |
데그 |
조명 프로젝트에 고강도 원형 LED가-필요하십니까?
GMKJ는 높은 광도, 제어된 빔 성능 및 장거리 조명이 필요한 애플리케이션을 위한 3535 세라믹 원형 LED 솔루션을 제공합니다.-
기술 사양, 광학 권장 사항 또는 평가 샘플에 대해서는 엔지니어링 팀에 문의하세요.
기술지원 가능
백색 LED 사양 선택
색온도 사용자 정의
LED 모듈 설계
PCB 레이아웃 지원
열 성능 최적화
샘플 테스트 지원
