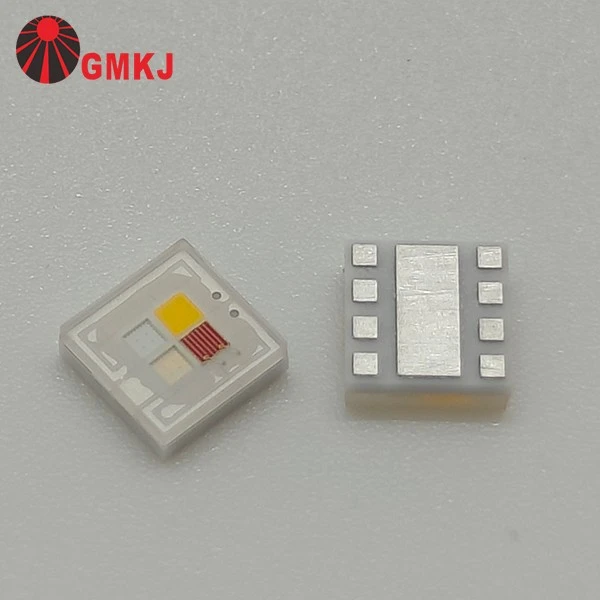

플랫 모양 플립 칩 3535 RGBW SMD LED 다이오드 사양
| 제품 이름 | 평평한 모양 플립 칩 3535 RGBW SMD LED 다이오드 |
| 부품 번호 | gt -3535 rgbw 6-4 bd-a1b9pm-r80 |
| 칩 브랜드 |
GMKJ에 의해 제조; 내부 칩 브랜드 : China Ayang Flip 칩; 참고 : 플립 칩은 골든 와이어 본딩 된 LED에 비해 더 안정적이고 안정적입니다. |
| 입력 |
전류 350ma 각 색상; 전방 전압 : 빨간색 2VDC; 녹색\/블루\/흰색 3VDC; |
| 빛나는 강도 |
빨간색 : 45-65 lm; 녹색 : 100-120 lm; 파란색 : 20-40 lm; 흰색 : 110-130 lm |
| 조명 효율 |
110-130 lm\/w 주위의 흰색 색상 |
| 색상 |
RGBW 4 in 1, 4 색 내부; 흰색은 3000K, 4000K, 5000K, 6000K; Ra>70 and Ra>80; |
| 힘 |
4 x 1 와트, 각 색상 350ma |
| 패키지 자료 | 알로 세라믹 기질 PKG |
| 조명 각도 |
120도 플랫 윈도우 슬리콘, 상단에 렌즈가 없습니다 |
| 브랜드 및 제조업체 | gmleds, gmkj |
| 보증 | 4 년 |
| OEM 서비스 |
1. SKD 부품 사용 가능; 2. 필요한 크기의 맞춤형 SMD LED 모드는 여기에서 괜찮습니다. |
플립 칩 SMD LED가 일반 SMD LED에 비해 더 신뢰할 수있는 이유는 무엇입니까?
플립 칩 SMD LED는 일반적으로 여러 주요 설계 및 구조적 이점으로 인해 일반 (와이어 결합) SMD LED보다 더 안정적입니다. 이유에 대한 분석은 다음과 같습니다.
🔧 1. 와이어 본드가 없습니다
일반 SMD LED미세 금 또는 알루미늄 와이어 본드를 사용하여 LED 칩을 패키지에 연결하십시오.
플립 칩 LEDLED 칩을 뒤집고 기판에 직접 장착하여 와이어 본드를 제거하십시오 (일반적으로 솔더 범프).
이점: 이는 특히 열 또는 기계적 응력 하에서 파손되거나 부식 된 와이어 본드로 인한 잠재적 실패 점을 줄입니다.
🌡️ 2. 더 나은 열 관리
플립 칩 LED는 교차점에서 방열판 또는 PCB까지 더 짧은 열 경로가 있습니다.
열은 땜납 충돌을 통해 직접적으로 기판으로 수행된다.
이점: 정션 온도가 낮아서 성능이 향상되고 수명이 길고 시간이 지남에 따라 저하가 줄어 듭니다.
⚡ 3. 전기 성능 향상
플립 칩 디자인은 전기 저항과 인덕턴스를 낮출 수 있습니다.
이점:보다 효율적인 전류 흐름과 핫스팟의 위험 감소 또는 고르지 않은 전류 분포.
💡 4. 작고 강력한 디자인
플립 칩 패키지는 일반적으로 작고 기계적으로 강력합니다.
이점: 실외 또는 자동차 조명 응용 프로그램에 중요한 진동, 충격 및 높은 수준의 환경을보다 잘 견딜 수 있습니다.
🧪 5. 향상된 광학 효율
와이어 그림자 나 캡슐화 왜곡이 없으므로 깨끗한 빛 출력이 가능합니다.
이점: 특히 좁은 각도 또는 시합 광학에서 더 높은 루멘 출력 및 더 나은 빔 제어.
요약 테이블 :
| 특징 | 정기적 인 SMD LED | 플립 칩 SMD LED |
|---|---|---|
| 와이어 본드 | 예 | 아니요 |
| 열 저항 | 더 높은 | 낮추다 |
| 기계적 신뢰성 | 보통의 | 높은 |
| 크기 | 더 큰 | 더 컴팩트합니다 |
| 광학 출력 | 약간 감소했습니다 | 더 높은 & 청정기 |
| 평생 (스트레스 아래) | 짧은 | 더 길게 |
결론:
플립 칩 SMD LED는 와이어가없는 설계, 우수한 열 및 전기 특성 및 강화 된 견고성으로 인해 주로 더 신뢰할 수있어 고성능 또는 가혹한 환경 애플리케이션에 이상적입니다.
평평한 모양 플립 칩 3535 RGBW SMD LED 다이오드영화
SMD는 GMKJ의 맞춤형 PCBA 보드 서비스를 주도했습니다
플랫 모양 플립 칩 3535 RGBW SMD LED 다이오드 치수
플랫 모양 플립 칩 3535 RGBW SMD LED 다이오드 SPECS
|
매개 변수 |
상징 |
정황 |
방출 색상 |
값 |
단위 |
||
|
최소 |
avg. |
맥스 |
|||||
|
전방 전압 |
VF |
IF=350 ma |
R |
2.00 |
-- |
2.40 |
V |
|
G |
2.70 |
-- |
3.10 |
||||
|
B |
2.80 |
-- |
3.20 |
||||
|
W |
2.80 |
-- |
3.20 |
||||
|
빛나는 플럭스 |
Φv |
IF=350 ma |
R |
45 |
-- |
65 |
LM |
|
G |
100 |
-- |
120 |
||||
|
B |
20 |
-- |
40 |
||||
|
W |
110 |
-- |
130 |
||||
|
지배적 인 파장 |
λd |
IF=350 ma |
R |
620 |
-- |
630 |
nm |
|
G |
520 |
-- |
530 |
||||
|
B |
455 |
-- |
465 |
||||
|
색 온도 |
CCT |
IF=350 ma |
W |
6000 |
-- |
7000 |
K |
|
크리 |
라 |
IF=350 ma |
W |
70 |
-- |
-- |
|
|
역류 |
IR |
VR=5V |
−− |
−− |
−− |
10 |
μ A |
|
보기 각도 |
2Θ1/2 |
IF=350 ma |
−− |
−− |
120 |
−− |
DEG |
|
보드에 열 저항 접합 |
RΘJ-B |
IF=350 ma |
−− |
-- |
6.5 |
-- |
학위 \/w |
플랫 모양 플립 칩 3535 RGBW SMD LED 다이오드 애플리케이션
✅평평한 모양 플립 칩 3535 RGBW SMD LED 다이오드의 응용
그만큼3535 RGBW SMD LED(평평한 모양, Flip-Chip Design)는 효율적인 열 관리 기능을 갖춘 밝고 멀티 컬러 조명이 필요한 응용 분야에서 일반적으로 사용되는 고출력 LED입니다. 주요 응용 프로그램에는 다음이 포함됩니다.
건축 조명- 외관 조명, 코브 조명 및 동적 RGBW 효과.
엔터테인먼트 및 무대 조명-쇼 및 이벤트를위한 고강도 색상 혼합.
자동차 조명- 내부 주변 조명 및 외부 장식 조명.
원예 조명- 식물 성장을위한 조정 가능한 스펙트럼 (RGBW는 유연성을 허용합니다).
고급 디스플레이 및 간판- 활기차고 다이내믹 디스플레이 및 광고 보드.
스마트 조명 및 IoT- 스마트 주택 및 사무실에 연결된 RGBW 시스템.
그만큼플립 칩 디자인열 성능을 향상시켜 열 소산이 중요한 고출력 응용 분야에 적합합니다. 그만큼3535 패키지작지만 강력한 솔루션을 제공합니다.
