IR 810nm 3535 SMD LED 다이오드 사양
| 제품명 | IR 810nm 3535 SMD LED 다이오드 |
| 부품 번호 | GT-3535R805-1CC0-G1D2M |
| 칩 브랜드 | 대만 Epileds |
| 라벨의 제조업체 브랜드 |
GMKJ 브랜드 중국 심천시에 위치한 Guangmai Technology Co., Ltd에서 제조 |
| 입력 |
IFmax 700mA의 1.4-1.8vdc |
| 광속/복사속 | 700mA에서 400-600mW |
| 조명 효율성 | 눈에 보이지 않는 적외선 LED, LM/W 사용 불가 |
| 파장/색상 |
피크 파장 805-810 nm
적외선 파장에서 사용 가능한 다른 파장: 730-740nm; 805-810nm; 830-835nm; 845-855nm; 900-910nm; 940-950nm;
SWIR 파장 사용 가능: 1040-1050nm; 1060-1080nm; 1200-1250nm; 1300-1350nm; 1400-1450nm; 1500-1550nm; 1570-1580nm; 1600-1650nm; |
| 힘 |
1-3와트 |
| 패키지 소재 |
AL2O3 세라믹, 3.5x3.5mm 크기 smd led |
| 조명 각도 |
조명 각도 120도, 돔형 실리콘 렌즈(정기 재고, 소량도 OK) 90도 조명 각도, 돔 실리콘 렌즈(MOQ 2000개) 60도 조명 각도, 돔 실리콘 렌즈(MOQ 2000개) 30도 조명 각도, 돔 실리콘 렌즈(MOQ 2000개) |
| 가격 | 가격은 GMKJ에 문의하세요. |
| 최소 주문 수량 |
재고 가용성에 따라 다릅니다. 재고를 배송할 준비가 된 경우 샘플 테스트 목적으로 100개도 허용됩니다. 재고가 없는 경우 1롤 패키지에 최소 1,000개 이상의 최소 주문 수량이 필요합니다. |
| 보증 | 4년 |
| OEM 서비스 |
1. SKD 부품 사용 가능; 2. 여기에서는 필요한 크기의 맞춤형 LED 어레이를 사용할 수 있습니다. |
| 부품 번호 | 힘 | 파장 | 칩 브랜드 | 입력 사양 | ||
| GT-3535R700-G1D2 | 1-3W | 700-710nm | 대만 Epileds 42mil | 2V 700mA | ||
| GT-3535R730-G1B7 | 1W | 730-740nm | 대만 Epileds 27mil | 2V 350mA | ||
| GT-3535R730-S2D5 | 1-3W | 730-740nm | 제안! Shilan 45mil, 높은 광 출력/30도, 60도, 90도, 120도 | 2V 700mA | ||
| GT-3535R730-G1D2 | 1-3W | 730-740nm | 대만 Epileds 42mil/30도, 60도, 90도, 120도 | 2V 700mA | ||
| GT-3535R750-G1D2 | 1-3W | 750-760nm | 대만 Epileds 42mil | 2V 700mA | ||
| GT-3535R760-G1D2 | 1-3W | 760-765nm | 대만 Epileds 42mil | 2V 700mA | ||
| GT-3535R780-G1D2 | 1-3W | 780-790nm | 대만 Epileds 42mil | 2V 700mA | ||
| GT-3535R800-G1D2 | 2-3W | 800-810nm, 400-600mW | 대만 Epileds 42mil | 최대 1.5V 1000mA | ||
| GT-3535R800-1CS0-G1D2 | 4-6W | 800-810nm, 800-900mW | Epileds 42mil, 나노 스택 높은 mW/30도, 60도, 90도, 120도 | 3V 최대 1000mA | ||
| GT-3535R830-G1D2 | 2-3W | 830-840nm, 400-600mW | 대만 Epileds 42mil | 최대 1.5V 1000mA | ||
| GT-3535R850-S2B6 | 1.5W | 845-855nm(권장) | 중국 Shilan 26mil, 높은 mW/30도, 60도, 90도, 120도 | 최대 1.5V 500mA | ||
| GT-3535R850-S2C6 | 2W | 845-855nm(권장) | 중국 Shilan 36mil, 높은 mW/30도, 60도, 90도, 120도 | 최대 1.5V 700mA | ||
| GT-3535R850-S2D2 | 3W | 845-855nm(권장) | 중국 Shilan 42mil, 높은 mW/30도, 60도, 90도, 120도 | 최대 1.5V 1000mA | ||
| GD-3535R850-S2D2 | 3-4W | 845-855nm(권장) | 중국 Shilan 42mil, 높은 mW/30도, 60도, 90도, 120도 | 최대 1.5V 1500mA | ||
| GT-3535R850-G1D2 | 2-3W | 845-855nm, 400-600mW | 대만 Epileds 42mil/30도, 60도, 90도, 120도 | 최대 1.5V 1000mA | ||
| GT-3535R850-1CS0-G1D2 | 3-5W | 845-855nm, 800-900mW | 대만 Epileds 42mil, 나노 스택/30도, 60도, 90도, 120도 | 3V 최대 1000mA | ||
| GD-3535R850-1CS0-S1D2 | 4-6W | 850-855nm, 1500-1800mW | 중국 Sanan 42mil, Nano Stack/30도, 60도, 90도, 120도 | 최대 3V 1500mA | ||
| GT-3535R880-G1D2 | 2-3W | 880-885nm, 400-600mW | 대만 Epileds 42mil | 최대 1.5V 1000mA | ||
| GT-3535R900-G1D2 | 2-3W | 900-910nm, 400-600mW | 대만 Epileds 42mil | 최대 1.5V 1000mA | ||
| GT-3535R940-G1B8 | 1W | 940-950nm | 대만 Epileds 28mil | 1.5V 350mA | ||
| GT-3535R940-G1D2 | 2-3W | 940-950nm, 400-600mW | 대만 Epileds 42mil/30도, 60도, 90도, 120도 | 최대 1.5V 1000mA | ||
| GT-3535R940-S1D2 | 2-4W | 940-950nm(권장) 500-700mW | 중국 Sanan 42mil / 30도, 60도, 90도, 120도 | 최대 1.5V 1500mA | ||
| GT-3535R940-1CS0-G1D2 | 3-5W | 940-950nm, 800-900mW | 대만 Epileds 42mil, 나노 스택/30도, 60도, 90도, 120도 | 3V 최대 1000mA | ||
| GD-3535R940-1CS0-S1D2 | 4-6W | 940-950nm, 1500-1800mW | 중국 Sanan 42mil, Nano Stack/30도, 60도, 90도, 120도 | 최대 3V 1500mA | ||
| GT-3535R940-G1B8 | 1W | 940-950nm | 대만 Epileds 28mil | 1.5V 350mA | ||
| GT-3535R980-G1D2 | 1-3W | 980-985nm | 대만 Epileds 42mil | 1.5V 700mA | ||
| GT-3535R1040-G1D2 | 1-3W | SWIR 1040-1050nm | 대만 Epileds 42mil/30도, 60도, 90도, 120도 | 1.0-1.4V 700mA | ||
| GT-3535R1060-S1D2 | 1-3W | SWIR 1060-1070nm | 중국 Sanan 42mil/30도, 60도, 90도, 120도 | 1.0-1.4V 700mA | ||
| GT-3535R1060-G1D2 | 1-3W | SWIR 1060-1080nm | 대만 Epileds 42mil/30도, 60도, 90도, 120도 | 1.0-1.4V 700mA | ||
| GT-3535R1200-G1D2 | 1-3W | SWIR 1200-1250nm | 대만 Epileds 42mil/30도, 60도, 90도, 120도 | 0.8-1.4V 700mA | ||
| GT-3535R1300-G1D2 | 1-3W | SWIR 1300-1350nm | 대만 Epileds 42mil/30도, 60도, 90도, 120도 | 0.8-1.4V 700mA | ||
| GT-3535R1400-G1D2 | 1-3W | SWIR 1400-1450nm | 대만 Epileds 42mil/30도, 60도, 90도, 120도 | 0.6-1.2V 700mA | ||
| GT-3535R1500-G1D2 | 1-3W | SWIR 1500-1550nm | 대만 Epileds 42mil/30도, 60도, 90도, 120도 | 0.6-1.2V 700mA | ||
| GT-3535R1575-G1D2 | 1-3W | SWIR 1575-1580nm | 대만 Epileds 42mil/30도, 60도, 90도, 120도 | 0.6-1.2V 700mA | ||
| GT-3535R1630-G1D2 | 1-3W | SWIR 1630-1650nm | 대만 Epileds 42mil/30도, 60도, 90도, 120도 | 0.6-1.2V 700mA | ||

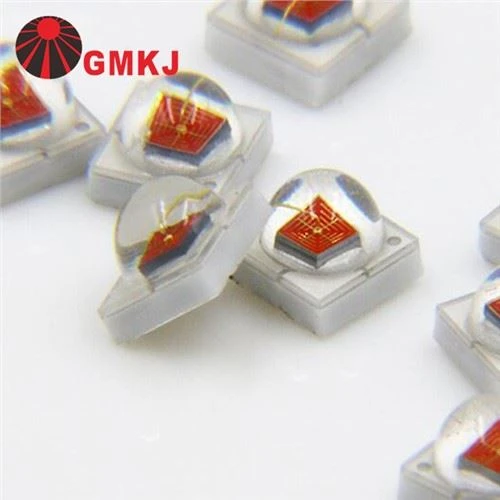

IR 810nm 3535 SMD LED 다이오드 p그림
 |
 |
|
조명 각도 120도, 돔 실리콘 렌즈 120도 |
90도 조명 각도, 돔 실리콘 렌즈(MOQ 2000개) 60도 조명 각도, 돔 실리콘 렌즈(MOQ 2000개) 30도 조명 각도, 돔 실리콘 렌즈(MOQ 2000개) |
GMKJ에서 조립한 알루미늄 LED PCBA(고객이 제공한 PCB 도면 및 BOM)
GMKJ는 자동 집기 및 배치 기계, 자동 납땜 페이스트 도포 기계, 고온 리플로우 오븐을 포함한 자체{0}}SMT LED PCB 보드 조립 라인을 보유하고 있습니다.
고객이 PCB 보드 도면 및 PCB 보드 BOM 목록을 제공할 수 있는 경우 고객을 위해 LED PCB 보드 어셈블리를 수행할 수 있습니다.
IR 810nm 3535 SMD LED 다이오드 치수
IR 810nm 3535 SMD LED 다이오드전기 사양
|
매개변수 |
상징 |
정황 |
최소 |
평균 |
맥스 |
단위 |
|
순방향 전압 |
VF |
IF=700mA |
1.40 |
-- |
1.80 |
V |
|
열 저항 접합 탑승하려면 |
RΘJ-B |
IF=700mA |
-- |
6.5 |
-- |
도C/W |
|
광점유량 |
Φe |
IF=700mA |
400 |
-- |
600 |
mW |
|
정점파장 |
λp |
IF=700mA |
805 |
-- |
810 |
nm |
|
역전류 |
IR |
VR=5V |
−− |
−− |
10 |
μ A |
|
시야각 [1] |
2Θ1/2 |
IF=700mA |
−− |
120 |
−− |
데그 |
810nm LED가 적색 치료 조명에 널리 사용되는 이유는 무엇입니까? 850nm 파장과 비교하여 장점은 무엇입니까?
810nm는 주로 미토콘드리아 효소(예: 시토크롬 C 산화효소)의 흡수 피크 중 하나에 가깝기 때문에 적색/NIR 치료에 일반적으로 사용됩니다. 간단히 말해서 신체는 이 파장을 좀 더 효율적으로 "사용"할 수 있으므로 일반적으로 광생체 변조 효과가 더 강한 것으로 간주됩니다.
850nm와 비교:
유효성:
810nm는 일반적으로 "생물학적으로 더 활동적"인 것으로 간주되므로 보다 전문적이거나 의료용 애플리케이션에 자주 사용됩니다.{1}}
침투:
850nm는 조직에 약간 더 깊게 침투할 수 있는 반면, 810nm는 여전히 깊지만 경로를 따라 조금 더 흡수됩니다.
능률:
850nm LED는 일반적으로 더 효율적이고 더 높은 출력을 얻기가 쉽기 때문에 상용 제품에서 매우 일반적입니다.
시계:
850nm는 희미한 붉은 빛을 띠는 반면, 810nm는 거의 완전히 보이지 않습니다.
실제로는 다음과 같습니다.
치료 성능에 더 중점을 둘 때 810nm가 선택되는 경우가 많습니다.
850nm는 효율성, 비용, 출력이 더 중요할 때 널리 사용됩니다.
둘 다 널리 사용되지만 우선순위가 약간 다릅니다.
관련 SMD LED에 대한 데이터시트를 이 페이지에서 다운로드할 수 있습니다.
가격, 최소 주문 수량, 재고 상태 및 리드 타임과 같은 자세한 내용이 필요한 경우 GMKJ LEDs에 직접 문의하세요!
