형광 및 비전 시스템을 위한 400nm UV 조명
| 부품 번호 |
GTY-3535P400-1CC0-S1E5M
|
| 피크 파장 | 400nm |
| 전력 등급 | 3W |
| 패키지 유형 | 3535 세라믹 |

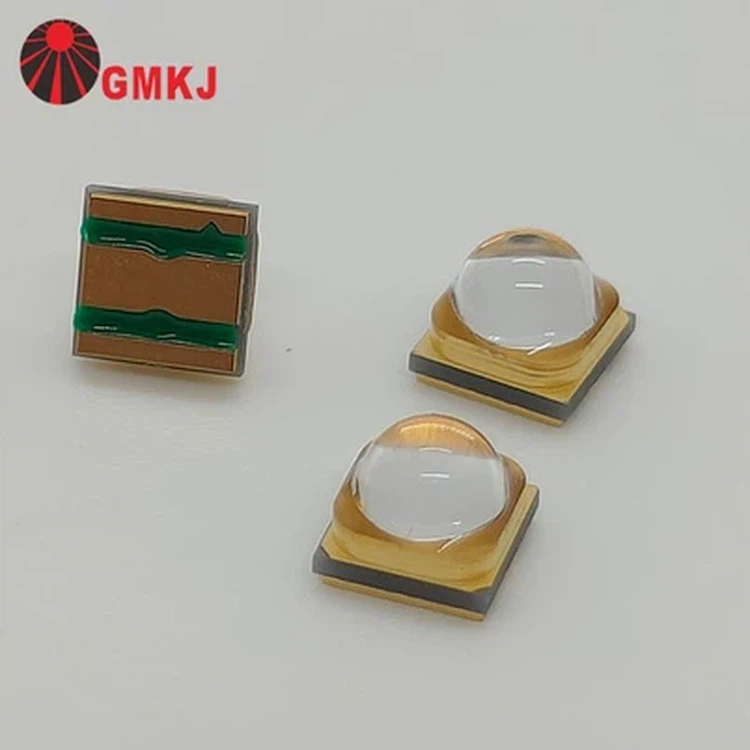

| 시야각 | 30도 / 60도 / 90도 / 120도 |
| 순방향 전류 | 1000mA |
| 응용 | 형광검사 UV 조명 머신 비전 산업용 감지 |
| 작동 온도 | -40도 ~ +85도 |

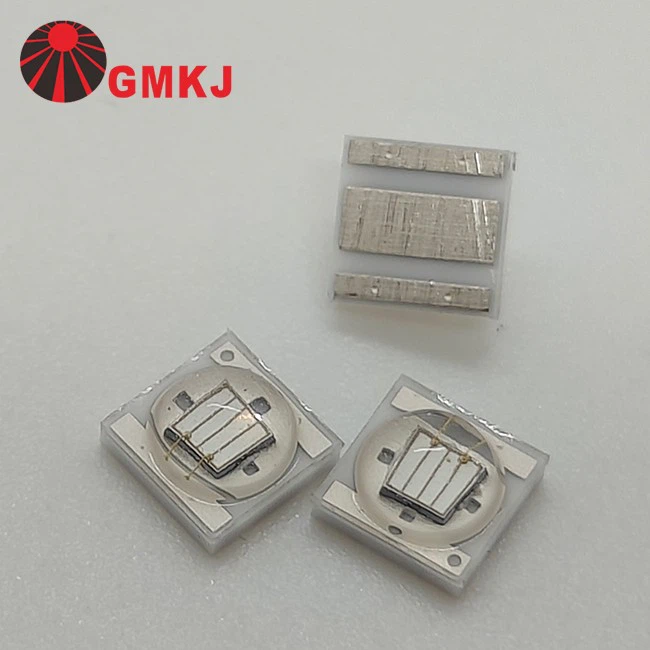

400nm 3535 UV LED 패키지 구조
|
|
|
|
| 400nm에서 근-UV 출력 | 열 안정성을 위한 3535 세라믹 패키지 | 형광등 및 검사조명에 적합 |
금속 코어 PCB에 장착된 400nm 3535 UV LED
균일한 400nm UV 조명 출력

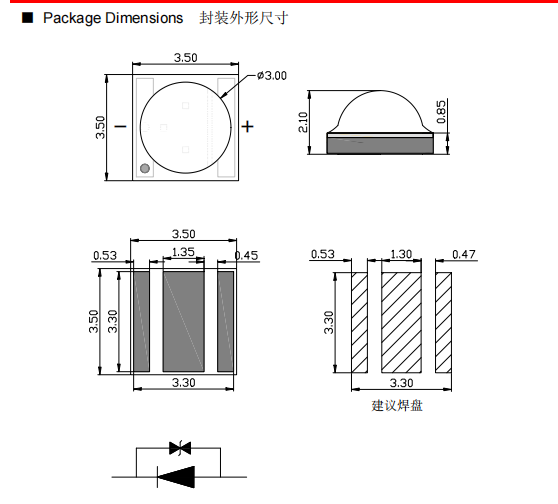

400nm 3535 UV LED의 기계적 치수
400nm 3535 UV LED의 전기적 성능
다음 전기 값은 안정적인 근-자외선 조명 성능을 위한 일반적인 작동 조건을 나타냅니다.
|
매개변수 |
상징 |
정황 |
최소 |
평균 |
맥스 |
단위 |
| 순방향 전압(Vf) |
VF |
IF=700mA |
3.20 |
-- |
3.60 |
V |
|
보드에 대한 열 저항 접합 (热阻) |
RΘJ-B |
IF=700mA |
-- |
6.5 |
-- |
정도/W |
|
방사 출력 (光功率) |
Φe |
IF=700mA |
1200 |
-- |
1600 |
밀리와트 |
|
피크 파장 (峰值波长) |
λp |
IF=700mA |
400 |
-- |
410 |
nm |
|
순방향 전압의 온도 계수 (正向压降之温度系数) |
∆VF/∆T |
IF=700mA |
−− |
-- |
−− |
mV/도 |
|
역전류 (反向漏电流) |
IR |
VR=5V |
−− |
−− |
10 |
μ A |
|
시야각 [1] (发光角度) |
2Θ1/2 |
IF=700mA |
−− |
120 |
−− |
데그 |
| 이러한 전기적 특성은 재료 차별화 및 스펙트럼 응답 분석에 필요한 일관된 출력을 지원합니다. |
400nm UV 조명의 응용
다양한 재료와 표면 상태는 근-UV 조명 하에서 고유한 반응 거동을 나타낼 수 있습니다.
약 400nm에서 보라색 빛은 형광 여기, 표면 검사 및 향상된 이미징 대비와 관련된 응용 분야에 자주 사용됩니다.
일반적인 애플리케이션 환경은 다음과 같습니다.
형광 검사 시스템
UV 경화 장비
머신비전 조명
표면 결함 검사
산업용 이미징 시스템
400nm 3535 UV LED에 대한 기술 정보 및 구성 옵션은 다양한 애플리케이션 요구 사항에 따라 제공됩니다.
GMKJ는 또한 특수 UV 조명 프로젝트를 위한 맞춤형 빔 각도 및 광학 구성을 지원할 수 있습니다.
기술지원 및 프로젝트 논의
UV LED와 관련된 파장 선택, 애플리케이션 지원 또는 샘플 요청은 다음 연락처로 문의하십시오.
