원예 Smd 3030 Led 650nm 660nm 핫 세일

원예 smd 3030 led 650nm 660nm

• 항목 이름: 딥 레드 smd 3535 리드 660nm 650nm

• 모델 번호: GY-3535R6-1020-G42

• 입력 전류: 350-700mA

• 전원: 1-2W

• 입력 전압: 2-2.4VDC

• LED 패키지 유형: 3535 세라믹

• 칩 브랜드: 독일 오스람

• 칩 크기: 40*40mil

• 색상: 650-660nm

주요 기능

 딥 레드 660nm LED 방출기

 벽 플러그 효율 51%

 초소형 풋 프린트 – 3.0mm x 3.0mm

 최대 700mA 드라이브 전류

 유리 렌즈가 통합된 표면 마운트 세라믹 패키지

 저열 저항 (6.0 ° C / W)

 전기 중립 열 경로

 수분 감도 수준JEDEC 레벨 1

 납(Pb) 무료 및 RoHS 준수

 납땜 리플로우

 테이프와 릴 또는 MCPCB로 이용 가능

일반적인 응용 프로그램

 원예

 사진 치료

 머신 비전  의료

MCPCB의 기계적 장착  MCPCB 굽힘은 방출기에 기계적 스트레스를 유발하므로 피해야 하며, 이로 인해 기판 균열 과 그 후 LED균열 죽는다.  MCPCB 굽힘 방지: o 방열판 표면의 평탄도와 나사의 토크에 특별한 주의를 기울여야 합니다. o 방열판에 보드를 고정 할 때주의해야합니다. 이것은 세 개의 M3를 조여서 수행 할 수 있습니다. 나사 (또는 #4-40) 단계와 한 번에 모든 방법을 통해. 3개 미만의 나사를 사용하면 보드 굽힘의 가능성을 높입니다. o 세 개의 나사와 함께 플라스틱 와셔를 항상 사용하는 것이 좋습니다. o 테이핑되지 않은 구멍이 자체 탭 나사와 함께 사용되는 경우 나사를 약간 꺼내는 것이 좋습니다. 조임(제어 토크)을 한 다음 나사를 다시 조입니다. 열 인터페이스 재료  LED 방사체에서 방열판으로 열을 제대로 전달하려면 열전도성 재료가 필요합니다. MCPCB를 방열판에 장착합니다.  이러한 재료의 여러 종류가 있습니다 : 열 페이스트, 열 패드, 위상 변화 재료 및 열 에폭시. 이러한 물질의 예는 일렉트로루브 EHTC입니다.  선택한 방출기 및 작동에 충분하도록 재료의 열 저항을 확인하는 것이 중요합니다. 여건.  설계 단계에서 케이스 온도(Tc)를 측정하여 열 설계를 확인하는 것이 좋습니다. 와이어 납땜  MCPCB 공정에 납땜 와이어를 용이하게하려면 125-150o의 핫 플레이트에서 MCPCB를 예열하는 것이 좋습니다. C. 그 후, 솔더 아이언에서 납땜과 추가 열을 적용하면 좋은 솔더 리플로우가 시작됩니다. 그것이 60W 이상의 솔더 아이언을 사용하는 것이 좋습니다.  무납식, 깨끗하지 않은 솔더를 사용하는 것이 좋습니다. 예: 케스터에서 SN-96.5 AG-3.0 CU 0.5 #58/275 (pn: 24-7068-7601

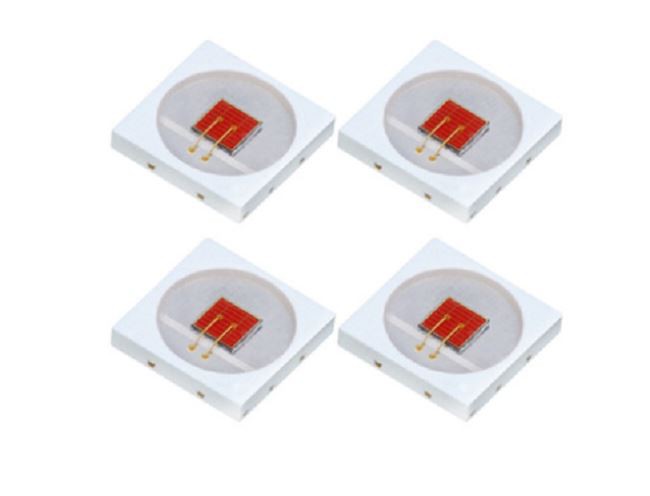

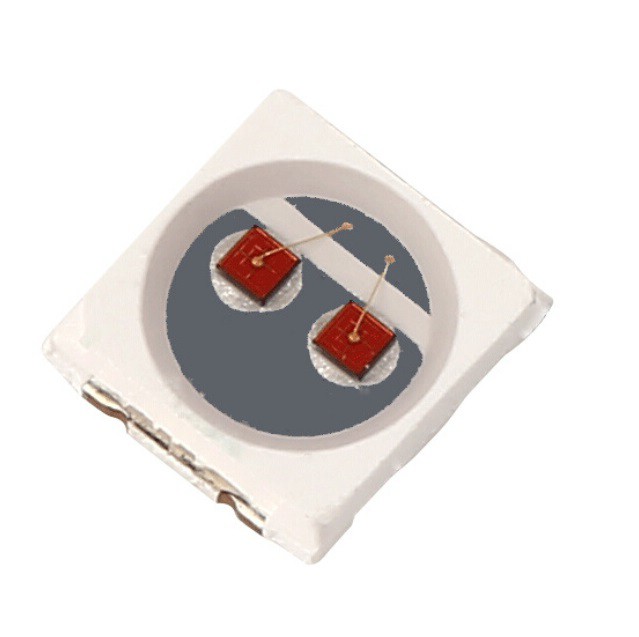

3030 레드 660nm LED 사진:

패키지 치수:

GMKJ소개:

GMKJ는 2010년에 6,723만 위안의 등록 자본을 보유한 설립되었으며, 중국의 선도적인 반도체 발광 다이오드 기업 중 하나입니다. 우리 회사는 R&D 와 혁신에 계속 초점을 맞추고 있으며, 현재 는 발명 및 유틸리티 모델에 대한 70 개 이상의 특허를 소유하고 있으며, 제품은 CE, RoHS, EN62471, LM-80 등과 같은 국제 품질 인증을 통과했습니다.

자세한 내용은 당사에 직접 문의하십시오!
