1. 색 공차의 기본 정의
간단히 말해서 색 공차는 기기에서 측정한 LED 색좌표와 표준 광원의 색좌표(단위: SDCM)의 편차 오차입니다.
램프 비드의 색상 허용 오차 및 연색성 지수를 알고 있습니까?
표준 광원에서 각 색온도 값은 CIE 좌표에서 고유한 해당 좌표 값을 갖지만 LED 광원은 실제로 테스트에서 여러 다른 CIE 좌표에 해당하는 동일한 색온도 값을 가질 수 있습니다. 이때 색상 허용 오차가 필요합니다. 값은 제한 기준으로 사용됩니다.
(일반 조명용 LED의 색상 허용 오차는 5 SDCM 미만으로 제한됩니다.)

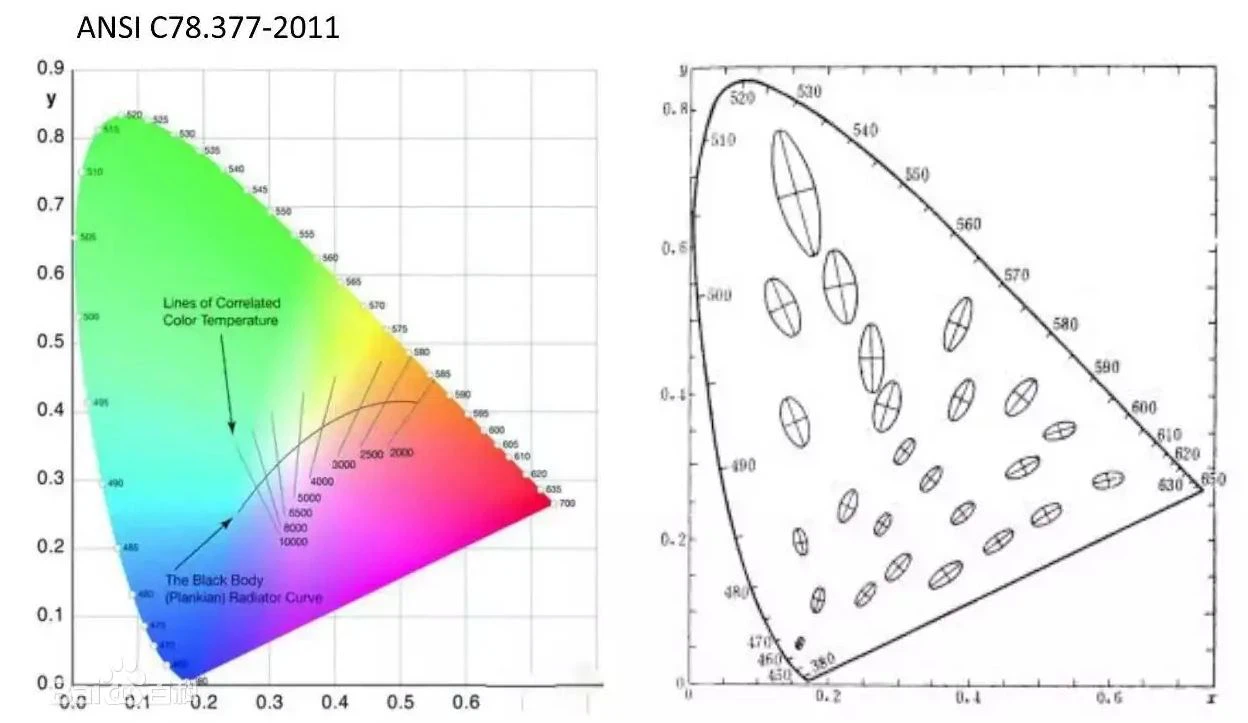

맥아담 타원형 2700K
오른쪽 그림과 같이 A점은 표준광원 2728K
X: 0.463 /Y: 0.42 색온도: 2728K
점 B는 기기 테스트 좌표입니다.
X: 0.4602 Y: 0.415 색온도: 2728K
점 B의 색온도는 A 표준 광원의 색온도와 같지만 CIE 좌표가 다르며 색상에도 오류가 있음을 알 수 있습니다.
2. 연색지수의 기본 개념
연색지수(Ra) : 광원과 자연광의 유사도 지수가 높을수록 가까울수록(최고 100)
15개의 CIE RI 표준 색상 샘플이 있으며 R1-R8은 일반적인 연색성 지수입니다.
R9-R15는 특수 연색성 지수입니다.
Ra는 평균 연색 지수를 나타내며 일반적으로 R1-R8만 계산됩니다.
즉, Ra=(R1 R2 R3 R4 R5 R6 R7 R8)/8
CRI 그래픽 상세 설명
일반 연색성 지수
램프 비드의 색상 허용 오차 및 연색성 지수를 알고 있습니까? 램프 비드의 색상 허용 오차 및 연색성 지수를 알고 있습니까?
특수 연색 지수
램프 비드의 색상 허용 오차 및 연색성 지수를 알고 있습니까? 램프 비드의 색상 허용 오차 및 연색성 지수를 알고 있습니까? 기존 LED 광원에서 사용된 청색 칩 황색 형광체는 R9 색상 샘플(포화 적색)에서 부족하므로 R9 값은 전체 연색 지수에 직접적인 영향을 미칩니다. 일반적으로 적색 스펙트럼 복사 전력 보충이 없으면 R9 값은 일반적으로 음수입니다. 적색 스펙트럼의 복사 전력이 증가하면 R9 값이 증가하여 전체 연색 지수가 직접 증가합니다. 예를 들어 우리 회사의 현재 RA>80 제품은 모두 적색 분말 작업을 추가하므로 R9는>0이 됩니다.
