LED 리플로 납땜 온도 및 시간 설정

LED 램프 비드의 리플 로우 납땜 후 리플 로우 납땜 온도를 설정해야합니다. 그렇지 않으면 램프 비드 배치의 데드 라이트 현상을 일으키고 돌이킬 수없는 손실을 일으키기 쉽습니다. 그렇다면 어떻게 LED 리플로우 솔더링이 제대로 작동하지 않고 그러한 불필요한 손실을 일으킬 수 있습니까? GMKJ LED는 모든 사람들이 설명하기 위해 여기에 있습니다.

1. LED 리플 로우 솔더링 온도 곡선을 조정 한 후 첫 번째 보드가 확인되고 품질이 정상이어야 대량 생산을해야합니다. 이것은 공장 품질 관리에서 첫 번째 확인입니다.

2. LED 리플로 납땜. 납땜 작업을 수행하기 전에 LED 램프 비드의 공장 사양을 읽고 다양한 기술 매개변수를 확인해야 합니다.

1. LED 램프 비드 포장재의 온도 저항에 따라 다릅니다.

2. LED 용접 모재가 일반 PCB(섬유판 등), 알루미늄 기판, 세라믹 기판 등과 같은 재질에 따라 다릅니다.

3. 고온 또는 저온 땜납 페이스트 또는 수지 등의 땜납에 따라 다릅니다.

4. LED 리플로 납땜의 온도 구역 수, 극 유량 제어, 팬 및 구역별 온도 설정에 따라 LED 리플로 납땜 장비의 실제 품질에 따라 결정해야 합니다.

513e6860ce395f2c60000000 (1)

3. LED 리플 로우 솔더링 후 LED 램프 비드의 일반 조정 매개 변수 참조

최저 온도는 150-170도, 최고 온도는 240-245도입니다(최고 온도는 260으로 조정할 수 있습니다. 245도가 주석을 녹일 수 있는 경우 260으로 조정하지 마십시오), 220도 이상의 시간은 초과할 수 없습니다. 60초, 온도가 상승하면 260도의 시간은 10초를 초과할 수 없습니다. 7개의 온도 영역인 경우 다음 설정을 참조할 수 있습니다. 160, 170, 175, 180, 190, 210, 245, 220. LED 램프 비드가 실리콘 렌즈인 경우 BI58SN42 솔더 페이스트를 사용할 수 있으며, 최고 온도는 섭씨 225도입니다. PC 렌즈라면 리플로 솔더링을 전혀 사용할 수 없습니다.

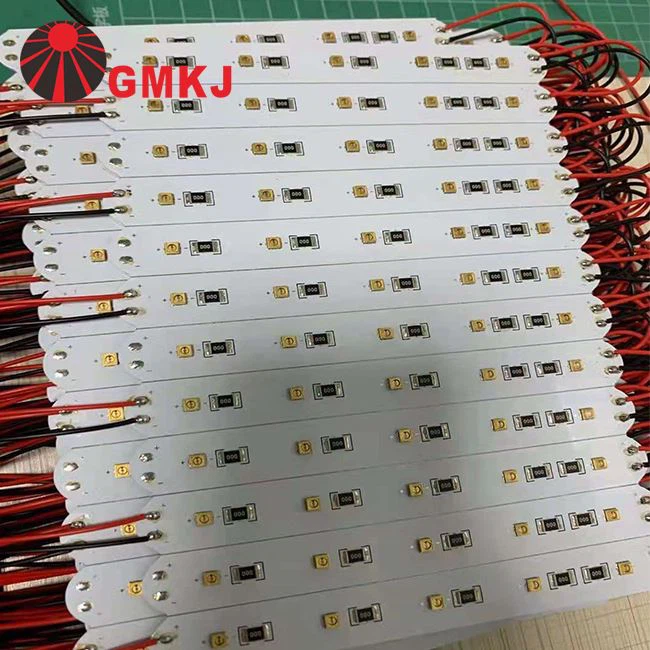

제품 사진: LED PCB 보드는 SMT 이후 리플로 오븐을 통과하고 있습니다.

rgb leds passing reflow oven

GMKJ LED가 지금 할 수 있는 것:


와이어 납땜 및 LED& PCB 보드에 납땜하는 저항기	wago 와이어 커넥터 납땜 및 조립	알루미늄 PCB 보드 거버 파일 및 Altium 디자인 도면 디자인
