높은 LPW 12W 12V 24V 36V EMC 7070 SMD LED

높은 LPW 12W 12V 24V 36V EMC 7070 SMD LED 사양 :

흰색7070 고출력 SMD LED밝고 효율적이며 안정적인 조명 솔루션이 필요한 응용 분야에서 널리 사용됩니다. 7 0 7 0 패키지는 표준 SMD LED보다 큰 LED 크기 (7.0 mm x 7.0 mm)를 나타냅니다.

제품 이름	12W 12V 24V 36V EMC 7070 SMD LED 패키지
부품 번호	ge -7070 wxxx -4 c6z-j2b2d 0- r70
칩 브랜드	내부에 24 개의 칩이있는 중국 사난 22x40mil
입력	12VDC 입력 버전 : 4C6Z 부품 번호 : 11-13 VDC 최대 900MA 입력이있는 VDC;   24VDC 입력 버전 : 8C3Z 부품 번호 : 23-25 VDC 최대 450MA 입력이있는 VDC;   36VDC 입력 버전 : 12C2Z 부품 번호 : 35-37 VDC 최대 300MA 입력이있는 VDC;
유량	240-250 LM AT 10.55VDC 100MA 입력 약 1 와트; 1500-1600 lm at 11.55VDC 700MA 입력 약 8 와트;
조명 효율	230-240 LM/W는 10.55VDC 100MA로 평가 된 1 와트 전력; 190-200 LM/W는 11.55VDC 700MA로 평가 된 8 와트 전력;
색상	2700K, 3000K, 4000K, 5000K, 6500K는 여기에 있습니다 SDCM<5  Ra>70
힘	완전한 전력로드로 약 12 ​​와트 최대
패키지 자료	EMC Flat 7070 패키지
조명 각도	돔 실리콘 렌즈가없는 평면 패키지로 120도
브랜드 및 제조업체	gmleds, gmkj
보증	4 년
OEM 서비스	1. SKD 부품 사용 가능; 2. 알루미늄 PCB 보드 LED 어셈블리 서비스도 여기에서 제공됩니다.

고전력 SMD LED에 PCT 또는 PPA 패키지 대신 EMC 패키지를 사용해야하는 이유는 무엇입니까?

고출력 표면 마운트 장치 (SMD) LED 용 패키지를 선택할 때, EMC (에폭시 성형 화합물), PCT (플라스틱 칩 캐리어) 또는 PPA (폴리 프탈 아미드) 패키지 사이의 선택은 열, 기계 및 광학으로 인해 중요합니다. 고출력 응용 프로그램의 요구 사항. 고출력 SMD LED의 경우 EMC가 종종 PCT 또는 PPA보다 선호되는 이유는 다음과 같습니다.

1. 열 안정성 및 내열성

EMC: EMC 패키지는 열 안정성이 우수하고 고온 (일반적으로 최대 150도 이상)을 견딜 수있는 에폭시 성형 화합물로 만들어집니다. 이는 고급 LED에 중요하며 작동 중에 상당한 열이 발생합니다.

PCT: PCT 재료는 열 저항이 양호하지만 일반적으로 고온에서의 장기 열 안정성 측면에서 EMC보다 열등합니다.

PPA: PPA는 EMC에 비해 열 저항이 낮으므로 열 관리가 중요한 고전력 응용 분야에 적합하지 않습니다.

(위의 piicture : PCT 2835 SMD LED)

2. 열전도율

EMC: EMC 재료는 종종 PPA에 비해 열 전도도가 우수하여 LED 칩으로부터보다 효율적인 열 소산을 허용합니다. 이것은 LED의 성능과 수명을 유지하는 데 도움이됩니다.

PPA: PPA는 열전도율이 낮아서 고전력 적용에서 열 축적 및 LED 수명을 줄일 수 있습니다.

3. 기계적 강도와 내구성

EMC: EMC 패키지는 탁월한 기계적 강도와 균열에 대한 저항성을 제공하며, 이는 열 순환 (반복 가열 및 냉각)을 겪는 고출력 LED에 중요합니다.

PCT: PCT는 우수한 기계적 특성을 제공하지만 스트레스가 많은 환경에서 EMC만큼 강력하지 않을 수 있습니다.

PPA: PPA는 열 응력 하에서 균열 및 분해가 발생하기 쉬우므로 고전력 LED에 대한 신뢰성이 떨어집니다.

(위의 그림 : EMC 3030 SMD LED)

4. 광학 성능

EMC: EMC 재료는 투명성이 높고 광 전송 특성이 뛰어나며, 이는 고전력 LED의 밝기와 효율을 유지하는 데 필수적입니다.

PPA: PPA는 고온과 UV 광에 노출 될 때 시간이 지남에 따라 노란색 또는 저하 경향이있어 LED의 광학 성능을 줄일 수 있습니다.

5. 수분 저항

EMC: EMC 패키지는 우수한 수분 저항을 가지므로 습한 환경에서 고출력 LED의 신뢰성을 유지하는 데 중요합니다.

PPA: PPA는 수분 흡수에 더 취약하여 LED 패키지의 박리 또는 고장으로 이어질 수 있습니다.

6. 장기 신뢰성

EMC: EMC 패키지는 고온, 열 순환 및 환경 노출을 포함하여 고출력 LED 작동과 관련된 가혹한 조건을 견딜 수 있도록 설계되었습니다. 이로 인해 장기적인 신뢰성이 향상됩니다.

PPA: PPA 패키지는 비슷한 조건에서 시간이 지남에 따라 저하 될 가능성이 높아서 잠재적 인 실패 또는 성능이 줄어 듭니다.



요약

고출력 SMD LED의 경우, EMC 패키지는 일반적으로 PCT 또는 PPA보다 선호됩니다. 더 나은 열 안정성, 더 높은 열전도율, 우수한 기계적 강도, 우수한 광학 성능 및 더 큰 수분 저항을 제공하기 때문입니다. 이러한 특성으로 인해 EMC 패키지는 고출력 응용 프로그램을 요구하는 데있어보다 신뢰할 수 있고 내구성이 뛰어나며 일관된 성능과 LED의 수명이 길어질 수 있습니다.

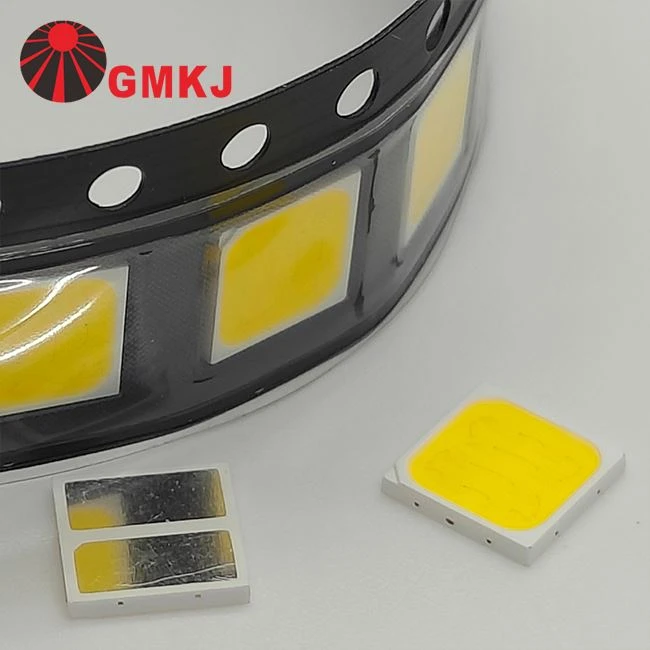

높은 LPW 12W 12V 24V 36V EMC 7070 SMD LED 사진 :

높은 LPW 12W 12V 24V 36V EMC 7070 SMD LED 치수 :

높은 LPW 12W 12V 24V 36V EMC 7070 SMD LED 사양 :

매개 변수	상징	정황	최소	avg.	맥스	단위
전방 전압	VF	IF=700 ma	11.0	--	13.0	V
빛나는 플럭스	Φv	IF=100 ma	240		250	LM
빛나는 플럭스	Φv	IF=700 ma	1500		1600	LM
조명 효율		IF=100 ma	230		240	lm/w
부품 번호. ge -7070 w 270-4 c6z-j2b2d 0- r70	CCT	IF=700 ma	--	2700	--	K
부품 번호. ge -7070 w 300-4 c6z-j2b2d 0- r70	CCT	IF=700 ma	--	3000	--	K
부품 번호. ge -7070 w 400-4 c6z-j2b2d 0- r70	CCT	IF=700 ma	--	4000	--	K
부품 번호. ge -7070 w 500-4 c6z-j2b2d 0- r70	CCT	IF=700 ma	--	5000	--	K
부품 번호. ge -7070 w 650-4 c6z-j2b2d 0- r70	CCT	IF=700 ma	--	6500	--	K
색 내성		IF=700 ma	--	--	5	SDCM
크리	라	IF=700 ma	70	--	--	--
전방 전압의 온도 계수	∆VF/∆T	IF=700 ma	−−	-2	−−	MV/ 학위
역류	IR	VR=20V	−−	−−	10	μ A
보기 각도	2Θ1/2	IF=700 ma	−−	120	−−	DEG

100MA의 테스트 보고서 :

700ma의 테스트 보고서 :
