LED 구성

표시등 LED는 다양한 구성으로 제공될 수 있습니다. 설계 회로를 설계할 때 상당한 유연성을 제공합니다.

단일 색상:이는 LED의 표준 형식 또는 구성입니다. 그것은 두 개의 리드, 하나는 음극과 다른 양극이 있습니다. 전류가 다이오드를 통과할 때에 따라 LED가 켜지고 꺼진다.
이중 색 LED :LED의 이 형식은 역 병렬 형성에 유선된 LED 쌍을 사용합니다. 이를 통해 하나의 LED가 적용된 전압의 극성에 따라 한 번에 조명될 수 있습니다.

LED는 상당한 역전압을 견딜 수 없습니다. 이 구성의 다이오드는 역 편향을 경험하지만, 이것은 다른 다이오드의 전방 전압으로 제한되며, 이것은 역 편향된 다이오드를 손상시키기에 충분하지 않습니다.
트라이 컬러 LED :이 LED 구성은 두 개의 별도의 LED를 다시 사용하지만 다른 구성에서 사용합니다. 각 LED에는 색이 다릅니다. 양극 연결에는 두 개의 양극 연결과 단일 음극이 있습니다. 따라서 각 LED를 별도로 켜서 두 가지 색상을 선택할 수 있습니다 - 세 번째 는 LED를 함께 켜고 추가하여 세 번째 색상을 제공합니다. 또한 색상을 더욱 다양하게 하기 위해 두 LED의 다른 강도를 가질 수도 있습니다.
깜박이는 LED:이러한 형태의 LED는 비교적 구현하기 쉽습니다. 패키지에는 LED뿐만 아니라 LED가 플래시할 수 있도록 타이밍 기능을 제공하는 간단한 IC도 포함되어 있습니다.

기존 LED 패키지

전통적인 LED는 1960년대 초부터 사용 가능하며 수십억 개의 수량으로 생산되었습니다.

LED는 다양한 패키지 크기로 제공됩니다. 아마도 가장 널리 사용되는 것은 5mm 직경 하나이지만, 다른 사람의 대부분은 1.8mm, 3mm, 4mm, 8mm 및 20mm에 이르기까지 사용할 수 있습니다. 또한 직사각형 LED를 사용할 수 있습니다 - 거의 모든 크기는 다양한 요구 사항을 fir.

LED 연결

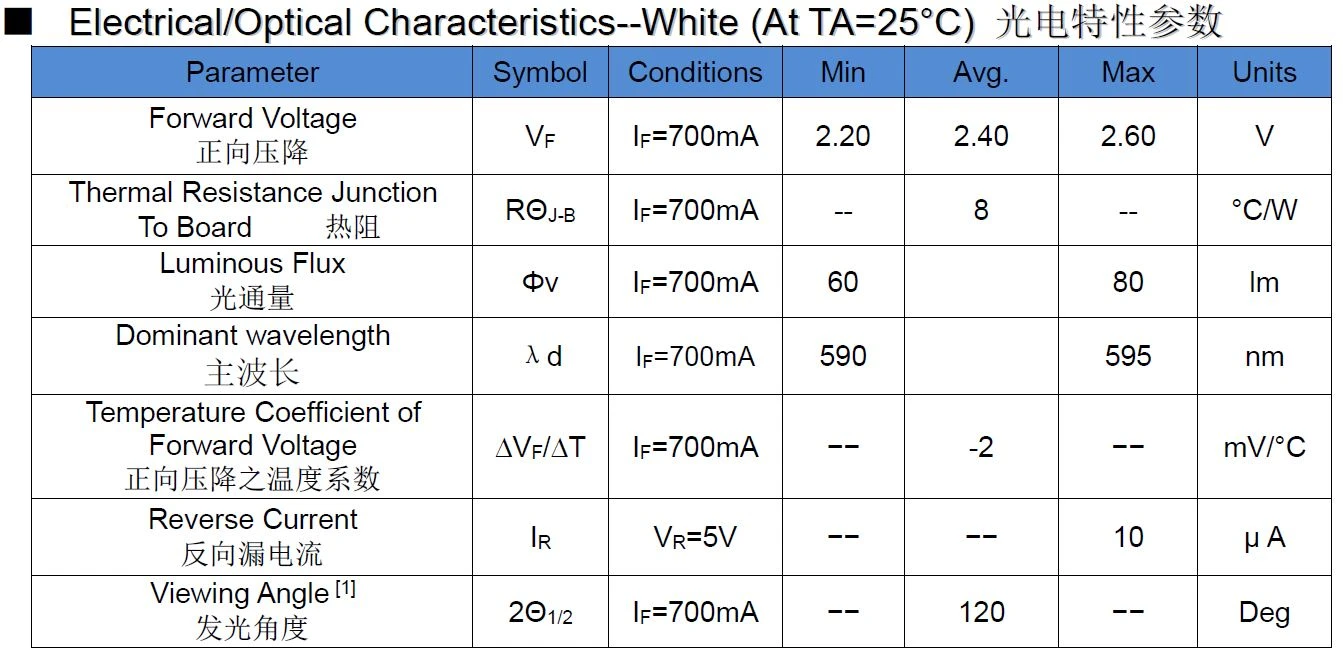

다른 다이오드 LED도 올바른 방향을 가진 회로에 장착해야 합니다. 작동하려면 LED가 전류가 흐려야 하며, 이는 전방 편향된 경우에만 발생할 수 있습니다. 역방향에서는 전류가 흐르지 않습니다. 또한 LED에 높은 역전압이 배치되면 쉽게 날려 버릴 수 있습니다.

LED에 대한 두 연결은 양극에 대한 표시 (+), 음극에 대한 K (-).

전자 기기 및 전자 프로젝트에 자주 사용되는 작은 지표 LED 램프의 경우 음극 (k)은 일반적으로 납이 짧고 원통형 LED의 본문에 약간의 평면이있을 수 있습니다. 때로는 LED 내부를 볼 수 있으며 음극은 일반적으로 더 큰 전극을 가지고 있습니다.

LED에 길이가 동일한 리드가 있는 두 개의 리드가 있는 경우 LED 패키지 내부를 볼 수 있으며 일반적으로 두 개의 작은 금속 판을 볼 수 있습니다. 더 작은 플레이트는 양수(양극) 리드를 나타낸다. 더 큰 플레이트는 음수(음극) 납에 속한다. 불행히도 일부 대형 LED가 플레이트를 뒤집어 서 100 % 신뢰할 수있는 방법이 아니기 때문에이 방법은 완전히 신뢰할 수 없습니다.

또 다른 표시기는 LED에 대한 플라스틱 캡슐화에 평평한 배치 될 수있다 - 평면에 인접한 리드는 일반적으로 부정적인 연결의 음극이다.

표면 마운트 다이오드는 극성을 결정하기가 더 어렵습니다. 데이터 시트가 전달되는 경우 이것이 가장 좋은 방법입니다. 또한 몇 가지 SMD LED는 극성을 나타내기 위해 패키지에 음수 기호 "-"가 있지만 항상 존재하는 것은 아니며 종종 보기가 어렵습니다.

다른 모든 실패하면 멀티미터를 사용할 수 있습니다: 다이오드/연속성 설정으로 멀티미터를 설정합니다. 종종 멀티미터는 LED에 충분한 전류를 공급하며, 이것은 심지어 모든 것이 오히려 희미하게 빛을 발할 수도 있습니다. 연속성 또는 전방 전도를 위해 멀티미터의 검정 또는 공통 리드는 음수 또는 음극 연결을 나타내고 빨간색은 양극 또는 양극을 나타냅니다.

표면 마운트, SMT LED 패키지

모든 구성 요소와 마찬가지로 LED는 LED SMT 패키지에서 방대한 수량으로 사용됩니다. 업계 개요 패키지에서 사용할 수 있습니다. 그러나 0201 등에서 사용할 수있는 저항기 및 커패시터와 같은 많은 구성 요소와 동일한 수준의 소형화의 대상이되지 않았습니다. 이것은 부분적으로 그들이 볼 수있는 특정 크기가 필요하기 때문입니다!
