고출력 LED 칩에 대한 예방 조치는 무엇입니까?

고출력 LED 칩에 대한 예방 조치는 무엇입니까?

고출력 LED 램프 비드 OSLON SSL은 강력하고 크기가 작고 수명이 길어 전문 실내 및 실외 조명 응용 분야에 필요한 고광 효율을 성공적으로 달성합니다. 세라믹 패키지와 최신 칩 공급, 내식성 및 높은 신뢰성을 채택하여 상업용 조명 및 실외 조명에 적합한 장수 응용 제품의 요구를 완벽하게 해결합니다.

고출력 LED 램프 구슬에 대한 참고 사항:

고전력 LED 제품 및 장치의 적용 과정에서 열 방출, 정전기 보호 및 용접은 고객의 관심을 기울여야 하는 특성에 큰 영향을 미칩니다.

방열판

반도체 발광 다이오드 칩 기술의 한계로 인해 LED의 광전 변환 효율, 특히 고전력 LED를 개선해야 합니다. 고출력으로 인해 전기 에너지의 60% 이상이 열 에너지(반도체 기술 개발로 인해 광전 변환 효율이 점차 증가할 것)로 방출될 예정이며, 이는 최종 고객 애플리케이션에 막대한 작업이 필요합니다.

1. 라디에이터 요구 사항.

외관 및 재료: 완제품의 밀봉 요구 사항이 높지 않은 경우 외부 공기로 직접 대류될 수 있습니다. 핀 알루미늄 또는 구리 방열판을 권장합니다.

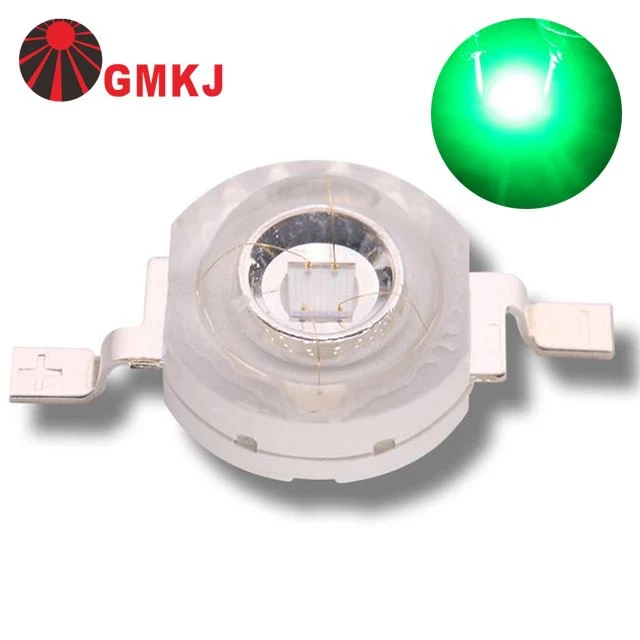

고출력 LED 램프 비즈

2. 효과적인 열 방출 영역 :

1W 고출력 LED 백색광(다른 색상은 기본적으로 동일함)의 경우 권장 방열판은 50-60 평방 센티미터보다 큰 효과적인 열 방출 영역을 가지고 있습니다. 3W 제품의 경우 방열판의 전체 표면적이 150 평방 센티미터보다 크고 파워 뷰 및 테스트 결과가 향상되고 방열판의 온도가 60 을 초과하지 않는 것이 좋습니다.

3. 연결 방법 :

고전력 LED 기판이 방열판과 연결되어 있을 때, 두 접점 표면이 매끄럽고 좋은 접촉이 있는지 확인하십시오. 두 접촉 면의 접합 정도를 향상시키기 위해 LED 기판 또는 방열판의 표면에 열 전도성 실리콘 그리스(실리콘 오일의 열 전도도가 3.0W/m K보다 큽니다)의 층을 적용하여 가열하는 것이 좋습니다. 실리콘 그리스의 전도도는 고르고 고르게 적용되어야하며 나사를 압축하고 고정해야합니다.

고출력 LED 램프 구슬의 정전기 보호:

LED는 반도체 장치입니다. 그것은 정전기에 민감합니다. 특히 흰색, 녹색, 파란색 및 보라색 LED의 경우 정전기를 방지하고 제거하고자 합니다.

1. 정전기:

(1) 마찰: 일상 생활에서 접촉 후 두 가지 물질을 분리한 다음 정전전기가 생성될 수 있습니다. 정전기 발생의 가장 일반적인 방법은 FRIC입니다.
