LED의 발달은 1993년 Nichia Japan의 블루칩 양산에 기인한다고 할 수 있다. 블루 LED의 등장은 인간 조명의 새로운 장을 열었다. LED 기술의 발전으로 농업 재배에 사용되는 LED 식물 조명도 혁신 시대를 시작하면서 LED 식물 조명의 품질은 LED 램프 비드와 밀접한 관련이 있으므로 좋은 LED 램프 비드를 구입하는 방법이 가장 중요하게 되었습니다. 다음 기사에서는 각 측면을 자세히 분석하여 모든 사람이 더 명확하고 깊이 있게 도울 수 있도록 할 것입니다. LED를 이해한 후's 제품에 적합한 LED 식물 램프 램프 비드를 선택하십시오.
1. LED 생산공정
LED 칩 생산 공정에는 두 가지 측면이 있습니다. 하나는 에피택시 웨이퍼 성장이고 다른 하나는 칩 생산입니다.
LED 에피택시 웨이퍼 성장 기술은 주로 금속 유기 화학 기상 증착(MOCVD)을 사용하여 반도체 발광 특성을 갖는 에피택시 웨이퍼를 생산합니다. 에피택시 웨이퍼는 LED 칩 제조의 원료입니다. 다음 그림은 사파이어 기판이 있는 에피택시 웨이퍼의 생산 공정을 보여줍니다.
LED 칩은 에피택시 웨이퍼를 사용하여 제조됩니다. 칩은 LED 램프 비드 패키징을 제공하는 장치입니다. LED 램프 비드의 품질을 위한 전제 조건입니다. 다음 그림은 LED 칩 생산 공정을 보여줍니다.
LED 램프 비드 포장은 LED 램프 비드의 적용 요구 사항에 따라 해당 브래킷에 칩을 캡슐화하는 제조 공정입니다. LED 패키징은 LED 램프 비드의 품질을 결정짓는 핵심 요소인 LED 램프 비드의 비용 효율성을 결정합니다. 다음 그림은 LED 램프 비드 패키징 프로세스를 보여줍니다.
위의 LED 제조공정을 보면 LED 제조공정이 복잡하고 기술적 내용이 높음을 알 수 있다. 전체 프로세스에서 하나의 링크가 실패하는 한 LED 램프 구슬은 품질과 성능을 잃게 됩니다.
2. LED 기술 파라미터
생산 공정에서 동일한 배치의 원료라도 생산 공정 중 여러 가지 이유로 포장 후 품질이 다릅니다. 겉모습과 과정만으로는 구별할 수 없다. 측정 기술 지원이 필요합니다. 식물 조명을 적용하려면 식물 조명을 기반으로 해야 합니다. 스펙트럼 매개변수 표시기는 구매할 수 있습니다.
식물 램프는 스펙트럼 기술의 매개변수화된 제품입니다. 식물 램프용 램프 비즈와 조명용 램프 비즈는 매개변수 표현이 매우 다릅니다. 현재 LED 패키징 회사에서 제공하는 램프 비드 매개변수는 식물 조명의 설계 매개변수 요구사항을 충족할 수 없습니다. 이 문제는 식물 광 스펙트럼 테스트 기술과 식물 광 스펙트럼 라벨링 매개변수의 특수성으로 인해 발생합니다.
식물 램프 제조업체가 램프 비드를 구매할 때 램프 비드의 조명 매개변수를 식물 램프의 램프 비드 스펙트럼 매개변수로 변환해야 합니다. 이 매개변수 변환 프로세스를 식물 램프의 램프 비드의 스펙트럼 매개변수화라고 합니다. 식물 램프 제품의 설계는 매개변수화된 램프 비드 매개변수를 사용해야 합니다. 그렇지 않으면 설계 지수가 달성할 근거가 없습니다.
램프 비드의 매개변수화된 표현은 다음과 같이 매우 직관적입니다.
QE1.042/645nm/3.28V/60mA/2835
많은 기술 제품은 컴퓨터에 사용되는 그래픽 카드와 같은 매개 변수 제품이며 해당 표현 매개 변수는 그래픽 카드의 성능과 가격을 나타냅니다.
다음은 LED 광원 스펙트럼 매개변수화의 스타일입니다.
식물 램프 스펙트럼 매개변수화의 주요 매개변수:
1. 방사선 전력:
LED 램프 비드의 방사 전력은 식물 램프의 성능을 결정하는 주요 지표입니다. 방사 전력이 클수록 램프 비드의 PPF 값이 높아지고 식물 램프의 방사 성능이 향상됩니다.
램프 비드의 방사 전력은 칩 면적과 관련이 있습니다. 칩 면적은 칩의 길이와 너비를 곱하여 구합니다. 칩 면적이 클수록 방사 전력이 높아집니다.
LED 램프 비드의 방사 전력은 칩의 방사 전력 수준과 가격에 의해 결정됩니다. 칩의 방사 전력이 클수록 가격이 더 비쌉니다.
Xiamen San'an'의 칩을 예로 들어 S-23BBMUP-C******* 칩 크기는 23X10mil이고 이 코어는 4개의 방사 전력 수준(@20mA)을 갖습니다.
D24와 D27의 방사전력 차이는 8mW, 즉 같은 크기의 칩에 대한 램프 비드의 PPF 값이 다르기 때문에 구매 시 칩의 방사 전력 수준을 알아야 합니다.
2. 소비전력
LED 램프 비드는 현재 사양에 따라 전력 수준으로 나뉩니다. 현재 사양이 클수록 칩이 견딜 수 있는 전력은 높아지지만 칩의 발열은 커집니다.

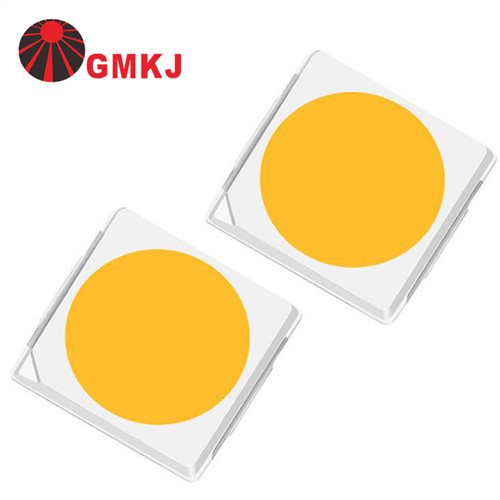

현재 사양이 다른 칩은 2835, 5730, 3030 등과 같은 다양한 크기 사양으로 패키징됩니다. 다양한 패키지 사양의 선택은 플랜트 램프 구조의 설계 요구 사항을 기반으로 합니다. 일반적으로 저전력 칩은 효율이 높고 발열이 적습니다.
3. 방사선 효율
램프 비드의 방사 효율=방사 전력/소비 전력 * 100%, 방사 효율 값은 100% 미만입니다.
복사 효율은 소비된 전기 1와트에 의해 생성된 복사 전력의 비율을 나타냅니다. 방사선 효율은 클수록 좋습니다.
복사 효율은 반도체 재료 생산 기술뿐만 아니라 패키징 기술 및 방열 기술에 의해 제한됩니다. 방사선 효율에 영향을 미치는 주요 이유는 다음과 같습니다.
칩 제조 품질의 영향: 다른 생산 장비와 칩 기술은 칩의 방사 효율에 영향을 미치며 브랜드 칩 제조업체를 선택하는 효과적인 방법입니다.
브래킷 재질: 현재 시장에는 알루미늄 브래킷, 황동 브래킷, 구리 브래킷 등이 있으며 알루미늄 브래킷이 가장 저렴하고 구리 브래킷이 가장 비싸며 심지어 구리 브래킷도 은도금의 품질이 다릅니다. 포장 재료에는 접착제의 품질을 고정하고 채우는 다양한 방법이 포함됩니다.
백색광 및 희토류 공정 램프 비드의 품질도 형광체의 품질에 영향을 받습니다. 고품질 인광체는 광 감쇠가 적습니다. 백색광 형광체는 주로 알루민산염과 규산염으로 나뉩니다. 알루민산염의 성능은 규산염보다 우수하며 알루미늄의 가장 대표적인 산성염은 YAG입니다. YAG는 안정적인 성능과 낮은 빛 감쇄를 가지고 있습니다. 규산염 자체의 화학적 안정성은 열악하지만 밝기는 YAG보다 높습니다.
와이어 본딩 재료: 플립 칩 및 CSP 패키징을 제외하고 대부분의 램프 비드 패키징은 칩과 브래킷의 전극을 연결하기 위해 골드 와이어 본딩 기술을 사용합니다. 현재 시장에는 두 가지 유형의 합금 와이어와 순금 와이어가 있습니다. 순금선 금선은 굵기에 따라 0.7, 0.9, 1.0, 1.2 등으로 구분하는 것이 바람직하다. 금선이 두꺼울수록 열 그룹이 낮아지고 램프 수명이 길어집니다.
4. PPF 값: 램프 비드의 PPF는 특수 소프트웨어로 계산해야 합니다. 식물 램프의 전력은 LED 램프 비드의 PPF 값에 따라 결정됩니다. 포장 회사가 램프 비드의 PPF 값을 제공할 수 없는 경우 자격을 갖춘 식물 램프 램프 비드 공급업체가 아닙니다.
5. MPF 값: 380nm-800nm 범위의 파장을 가진 광자 플럭스의 측정 값, 단위 umol/s, 단색 램프 비드의 경우, MPF=PPF, 형광체로 캡슐화된 램프 비드의 경우 MPF 값은 PPF보다 큽니다. 값, 형광체 패키지 램프 비드의 매개변수 표현은 MPF 및 PPF의 두 매개변수로 동시에 표시되어야 합니다.
6. QE 값: QE 값은 와트당 PPF 값입니다. 식물 램프 비드의 스펙트럼 매개변수에서 파생된 매개변수입니다. 단위는 umol/J입니다. 이 매개변수는 식물 램프 구슬의 종합 지수이자 가장 중요한 성능 비교 지수입니다. , QE 값은 램프 비드 스펙트럼을 파라미터화한 후 표시해야 하는 파라미터입니다. QE 값의 정확도는 램프 비드'의 스펙트럼 테스트의 기술 수준과 관련되며 측정 오류로 인해 QE 값이 왜곡됩니다.
7. 방사선비: 정의된 파장대역 내에서 각 방사선량의 관계는 두 가지로 표현된다.
방사선 함량: 전체 방사선에 대한 특정 파장대역의 백분율. 방사선 함량은 전체 방사선에 대한 특정 파장대의 무게입니다.
복사비: 두 대역 사이의 비율, 복사비는 서로 간의 단위 중량이며 일반적으로 R:B 및 R:FR입니다.
방사율은 백색광 및 희토류 공정 램프 비드에만 유효하며 단색광에 대한 방사율은 없습니다.
8. 전압 분배 사양: 3.0V-3.15V와 같은 칩의 전압 분배입니다. 직렬 및 병렬 연결된 광원의 경우 전압 분할은 0.15V 내에서 제어되므로 광원의 각 스트링의 전류 분포가 균일하므로 광원 수명을 향상시키는 데 도움이 됩니다.
9. 색온도 분류: 백색광 비드를 사용한 색분리의 경우, 포장 공장은 색온도의 BIN 코드를 제공해야 합니다. 식물 조명용 백색광은 색 분리에 대한 요구 사항이 상대적으로 덜 엄격하며 color BIN의 사용은 적절하게 완화될 수 있습니다.
3. 평가 규칙
1. 램프 비드의 스펙트럼 매개변수에 대한 평가 규칙
램프 비드의 복사 효율은 스펙트럼 매개변수의 기초입니다. 동일한 방사효율 하에서 PPF, MPF, QE의 비교는 의미가 있다.
QE는 녹색 광선의 양이 증가함에 따라 왜곡되는 경향이 있습니다. 단색 라이트 비드의 경우 QE가 클수록 좋습니다.
현재 LED 램프 비드의 QE는 2.2umol/J를 초과하지 않았습니다. 모든 테스트 분석의 QE 매개 변수는 이 상한에 가깝고 테스트 방법과 측정 데이터 간의 오류를 평가해야 합니다.
앞으로 LED 램프 구슬의 QE가 2.2umol/J를 초과하면 LED 식물 조명이 본격적인 응용 환경에 들어가고 기타 광원이 점차 응용에서 철수할 것입니다. 식물 광 스펙트럼 기술은 향후 몇 년 동안 연구 목표로 3.0umol/J의 QE를 달성할 것입니다.
2. 식물 조명에 LED 램프 비드 적용 규칙
LED 램프 비드의 구동 전류는 사양 전류를 초과하지 않는 것이 가장 좋습니다. 현재 칩 전류 사양은 칩' 허용 오차의 상한에 가깝지만 더 높은 PPF 값을 얻기 위해 방열을 개선하여 구동 전류를 증가시킬 수 있습니다. 동시에 램프 비드 PPF의 전력도 증가하고 PPF와 전력의 증가는 선형이 아니며 결과적으로 QE 값이 대신 감소합니다.
이 현상의 메커니즘은 전류가 증가하면 전자와 정공의 재결합 속도가 감소하고 칩의 격자 결함이 두드러지기 시작하고 칩의 가열이 증가하여 결과적으로 복사 효율이 감소한다는 것입니다. 칩이고 전력소모의 증가가 PPF의 증가보다 더 크다. 식물 램프의 QE 값이 떨어집니다.
좋은 디자인은 램프의 방열 지수와 복사 효율 사이에서 가장 선호되는 솔루션을 찾는 것입니다. 광원의 전력을 증가시키기 위해 값비싼 라디에이터를 사용하는 대신에, 결과는 종종 광원의 전력을 증가시킨 후 QE 지수를 낮추는 것입니다 힘.
좋은 램프 구슬을 나쁜 제품으로 만드는 것은 제가 자주 보는 현상입니다. 일부 식물 램프는 램프 구슬의 QE1.3을 사용하여 식물 램프의 QE0.8을 만듭니다. 플랜트 램프의 QE가 0.7 미만이면 교체하는 것이 좋습니다. 저렴한 조명의 경우 회사에서 스펙트럼 매개변수화 개념을 확립하지 않았기 때문에 이러한 문제가 발생합니다.
팁: 램프 비드의 구동 전류를 줄이는 것이 더 높은 QE 값을 얻는 효과적인 방법입니다.
LED 램프 구슬은 현재 장치입니다. 그에 따라 QE 값을 증가시킬 수 있는 더 낮은 접합 전압(Vf)을 선택하십시오. 더 낮은 Vf는 또한 램프 비드의 열을 감소시킬 수 있습니다. 고출력 플랜트 램프는 Vf 선택에 특히 중요합니다.
램프 구슬의 복사 효율은 식물 램프의 발열량을 결정합니다. 램프 구슬의 화력=(1-방사 효율 비율) * 전력.
램프 비드의 실제 발열량을 테스트하고 계산하여 복사 효율 값이 올바른지 확인할 수 있습니다.
스펙트럼 설계 능력을 전제로 단색 램프 비드 비율의 불연속 스펙트럼은 광 감쇠 지수에서 보장됩니다. 연속 스펙트럼 램프 비드를 사용할 때 광 감쇠 지수와 청색 편이 지수가 모두 가장 먼저 고려되는 요소입니다. 그러나 연속 스펙트럼 램프 비드의 비용 대비 성능이 유리합니다.
연속 스펙트럼은 R:B 및 R:FR의 지표에 주의를 기울여야 합니다. 동시에 과도한 녹색광 방사는 QE 왜곡을 유발합니다.
램프 비드의 측정 매개변수는 한계 매개변수에 의해 제한됩니다. 한계 변수에 가까운 모든 시험 데이터는 전문 평가 기관의 평가가 필요하며, 이는 쉽게 믿을 수 없습니다.
LED 램프 비드 측정 매개변수의 이상은 주로 방사 효율과 QE 값을 관찰하는 것입니다. QE 값은 비교적 직관적이며 이 두 지표의 이상을 재측정해야 합니다.
LED 칩의 측정오차와 잘못된 기준이 가장 걱정입니다. 저는 항상 식물 조명이 매개변수화된 제품임을 강조했습니다. 식물 빛은 스펙트럼 매개 변수를 판매하고 스펙트럼 매개 변수가 왜곡되어 심기 효과에 대해 이야기 할 수 없습니다.
측정 오류 및 가상 표준 매개변수에 대해 내 스펙트럼 설계 이론은 감지 링크, 즉 XD 요소를 설정합니다. XD 계수를 통해 조도 값을 측정하고 XD 계수를 사용하여 PPFD로 변환할 수 있습니다. 이 PPFD를 사용하여 QE가 정확한지 여부를 확인할 수 있습니다. 이것이 우리 식물 광 스펙트럼 기술의 혁신적인 포인트입니다. 이 폐쇄 루프 설계 이론은 식물광'의 스펙트럼 매개변수의 정확성을 보다 안정적으로 보장합니다.
3. LED 램프 비드 구매의 비용 효율성
램프 비드를 구매할 때 가장 걱정되는 것은 램프 비드의 가성비입니다. 일반적으로 사람들은 비슷한 패키지의 가격을 비교합니다. 제품 가격의 장단점을 쉽게 비교할 수 있도록 램프 비드 비용 계산 공식을 제공합니다.
램프 비드의 가격/성능 비율=QE/price, 이는 단가의 QE 값을 나타냅니다.
단가당 얻는 QE 값이 큼을 의미하는 높은 비용 성능
SMD 패키지의 경우 가격 대비 앵글을 권장합니다.
COB 포장의 경우 가격은 위안화로 권장됩니다.
위의 지식 포인트를 마스터하면 식물 조명의 매개 변수 개념이 더 명확해질 것입니다. 식물등의 구매와 평가에 큰 도움이 되어 식물등의 시장 경쟁력을 높이는데 큰 도움이 될 것이라고 믿습니다.
식물 조명은 스펙트럼 기술 매개변수화의 산물입니다. 전문 스펙트럼 매개변수를 사용하여 제품과 마케팅을 설명하여 가짜 제품과 열등한 제품이 시장에 넘쳐나지 않도록 하고 식물 경공업의 건전한 발전을 공동으로 유지해야 합니다.
